1. 主要特点
a) 可支持 64 个端口的测量（更多端口数可定制）
b) 频率范围 DC~40GHz（更多频率范围可定制）
c) 保证寿命 200 万次以上
d) 支持使用电子校准件/机械校准件
e) 远程控制：RS485、USB
f) 可内置 PC（选项）
2. 主要应用
a) 高速数字电缆组件（DAC）测试，支持PCIe\SAS\USB\HDMI\DP等
b) 射频微波组件测试
c) 多通道芯片验证测试

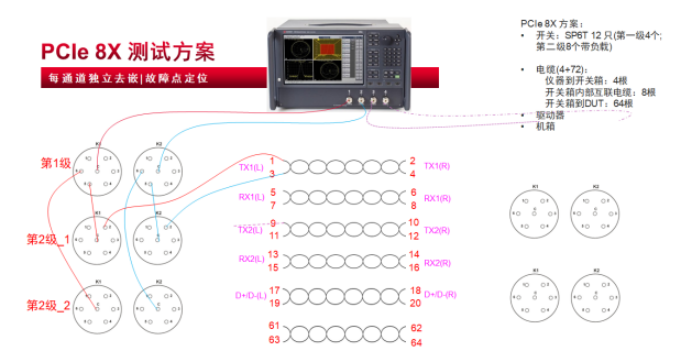

3. 拓扑结构
采用开关逐级级联方案:可以测试所有 THRU 项目以及 TXn 到 RXm 的 NEXT 和 FEXT。

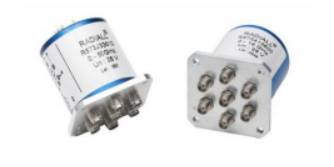

a) 开关：Radiall 带负载 SP6T 12 只(第一级 4 只;第二级 8 只)
b) 驱动器：Switch_Driver_8T 6 只
c) 机箱 ：1 台
4.技术指标
序号 | 指标 | 规格 |
1 | 开关类型 | Radiall RAMSES 系列高性能机械同轴开关 |
2 | 频率范围 | DC~40GHz |
3 | 矩阵系统高频接口数量 | 4 输入+64 输出 |
4 | 矩阵系统高频接口类型 | 2.92mm Female Connector |
5 | 负载 | 所有输出端口内置 50 欧姆/1W 负载 |
6 | 开关输出端口 VSWR | DC – 6GHz < 1.30 6 - 12.4GHz < 1.40 12.4 - 18GHz < 1.50 18 - 26.5GHz < 1.70 26.5 - 40GHz < 1.90 40 - 50GHz < 2.20 |
7 | 开关插入损耗
| DC – 6GHz < 0.20 6 - 12.4GHz < 0.40 12.4 - 18GHz < 0.50 18 - 26.5GHz < 0.70 26.5 - 40GHz < 0.70 |
8 | 开关隔离度
| DC – 6GHz > 70 6 - 12.4GHz > 60 12.4 - 18GHz > 60 18 - 26.5GHz > 60 26.5 - 40GHz > 60 |
9 | 阻抗 | 50 欧姆 |
10 | 测试精度 | < 0.3dB@40GHz |
11 | 寿命 | 200 万次 |
