1.软件功能

a.可自动判断被测物长度，并自动定位总长度40%到70%的位置，同时给出最大值，最小值和平均值，以及是否满足规格，并提示pass/fail

b.可自定义模板，包括项目、名称、规格标准、规格范围、测量位置、差分或单端，也可载入之前的模板

c.可实时在软件内或Excel内查看测试结果，也可实时删除测试结果中的任意一行或多行，或复测当前测试行，测试完成后可保存Excel报告

d.可与脚踏板联动，解放用户双手，踩下即可记录当前数据

e.支持强制合格与允许失败两种模式，强制合格即测试结果不合格就不记录，允许失败即记录每项合格或不合格的结果

f.允许用户定义每个测试项的时间长度范围，方便分段测试有过孔的传输线

2.适用场景

线路板PCB或软板FPC厂家，需评估板上传输线阻抗一致性，大批量测试并需测试报告

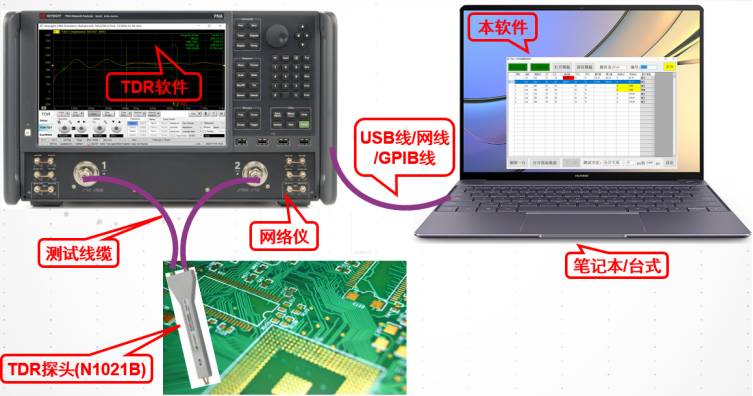

3.测试拓扑

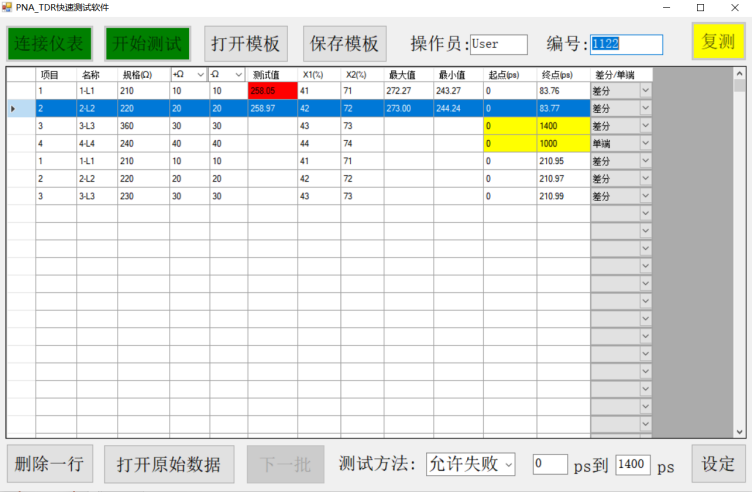

4.网络仪TDR快速测试软件界面

5.适用仪表

配置有TDR软件的是德科技Keysight网络仪：E5071C、E5080B、PNA系列、USB系列、模块化网络仪系列

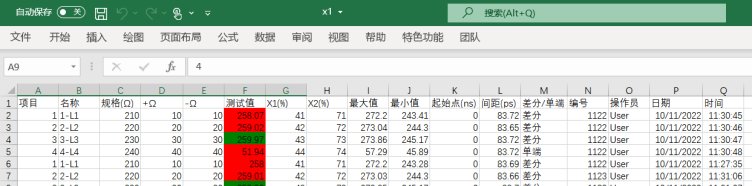

6.软件测试结果示例
